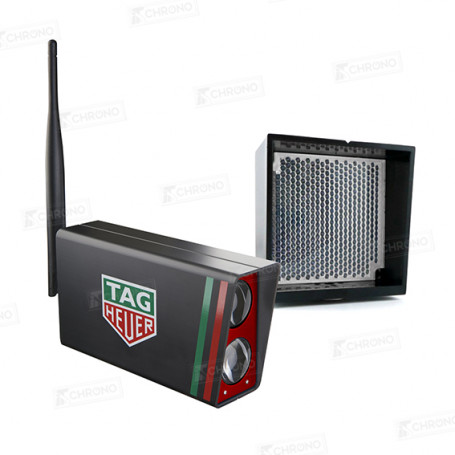

Cellule radio 500 mW (Em / Rf)

Homologué FIS & FEI

Notre photocellule HL3-5xx possède une horloge interne à quartz et un module radio intégré de 500 mW. En intégrant cette nouvelle technologie à nos produits existants comme la Radio Data HL675, il est possible de synchroniser jusqu'à 8 photocellules à zéro ou avec l’heure du jour, correspondant aux 8 entrées possibles (CP540 / 545 canaux 1-4 et 5-8).

Cela permet aux photocellules de transmettre indépendamment des données (ToD) ou des impulsions.

Ce nouveau concept donne également la possibilité d'effectuer un chronométrage sans Chronoprinter ou MiniTimer, les photocellules HL3-5xx et un récepteur HL675 sont directement connectés à un PC en utilisant le logiciel de synchronisation avec notre protocole de communication standard TAG Heuer (THCOM08).

Principe

Faisceau infra-rouge modulé à 32.768kHz
Détection du signal par discriminateur de fréquence

Distance d'utilisation
jusqu’à 20 mètres avec l’utilisation du réflecteur

Impulsion de sortie
Par opto-coupleur / Open Collector

Température de fonctionnement
de - 20°C à + 50°C

Batterie interne
Batt. Li-Pol 3.7V 3800mAh (+chargeur 7.5V 650mA HL3-1)

Autonomie
Photocellules Wireless : Environ 330 heures à 20°C
Emetteur Infra-Rouge Position LOW : 210 heures | Position HIGH : 100 heures

Temps de réaction Impulsion Radio
délai fixe de 200ms +/- 0.5/10'000 sec (+/- 0.02 ms)

Dimensions
Emetteur : 150 x 80 x 40 mm
Réflecteur : 93 x 50 x 97 mm

Poids
600 gr

Type d’émission
Bande ISM – 868 MHz

Puissance
500 mW

Portée impulsion radio
3.5 km dans des conditions idéales et en vue directe
